Station totale robotisée ALPHA R1

Station totale robotisée ALPHA R1

La station totale robotisée ALPHA R1 offre des performances de mesure exceptionnelles avec une précision angulaire de 1″ et une précision de mesure de distance de ±(1 mm + 1 ppm). Intégrée à un système d'entraînement motorisé haute performance et à un contrôle de programme intelligent, elle améliore considérablement l'efficacité opérationnelle des tâches topographiques complexes. Sa conception modulaire permet le développement secondaire d'applications intersectorielles, offrant des solutions évolutives pour des besoins d'ingénierie personnalisés.

En tant que solution d'arpentage professionnelle alliant puissance, performances et productivité, l'ALPHA R1 utilise les technologies de pointe de visée automatique de précision et de reconnaissance automatique de prisme (APR) pour permettre un verrouillage rapide du prisme et un suivi dynamique, optimisant ainsi l'efficacité du temps et des coûts.

  • DESCRIPTION

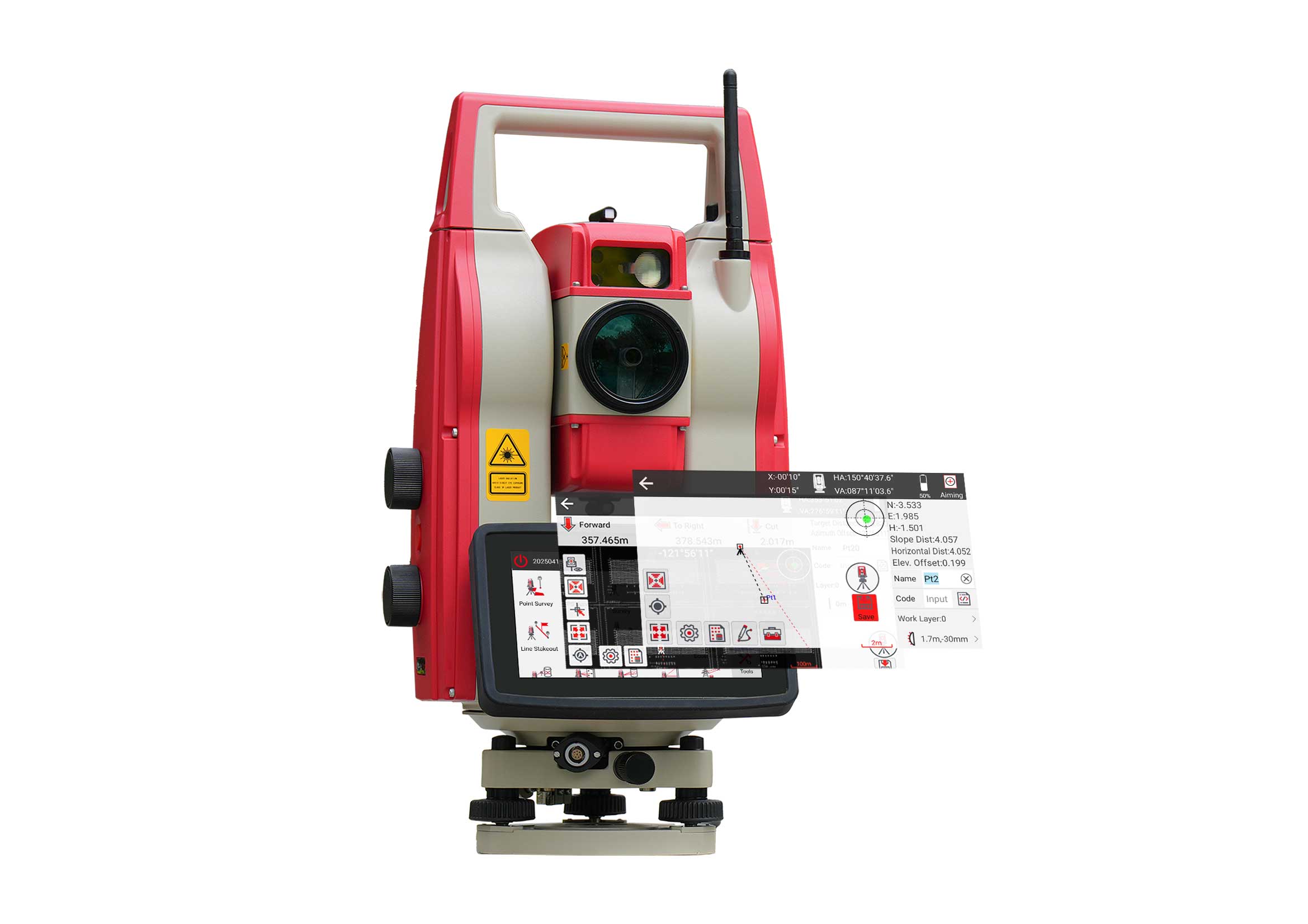

Logiciel embarqué révolutionnaire

La puissance là où vous en avez besoin

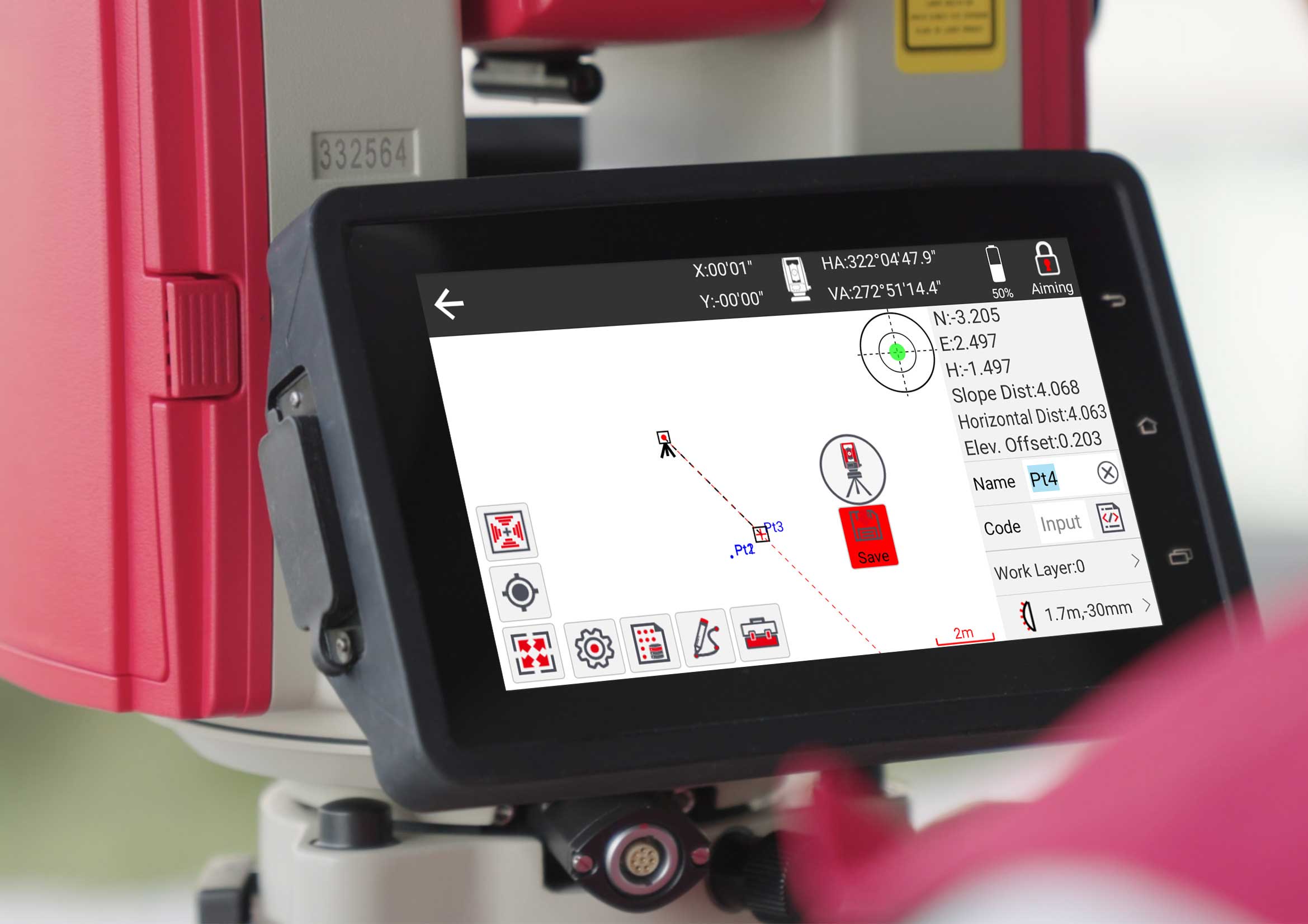

Développé en intégrant des algorithmes d'arpentage de pointe et des décennies d'expérience en ingénierie sur le terrain, ce logiciel d'arpentage professionnel constitue une plateforme efficace et fiable pour la collecte et le traitement des données de terrain. Ses interfaces intuitives s'adaptent aux flux de travail d'arpentage modernes.

• Acquisition de données à haute efficacité

Prend en charge la collecte continue de points et les modes de mesure rapide pour répondre à diverses exigences de précision

•Calculs COGO avancés

Intègre des calculs complets de géométrie de coordonnées, y compris des calculs directs/inverses, des solutions d'intersection et des mesures précises de surface/volume

• Intégration CAO transparente

Offre une compatibilité totale avec les formats DWG/DXF pour la conversion bidirectionnelle des données entre les mesures d'enquête et les dessins de conception

•Module complet d'ingénierie routière

Prend en charge la conception d'alignements via les méthodes d'intersection et d'éléments, avec une fonctionnalité d'importation de données multiformat pour les projets d'ingénierie routière et linéaire

Conçue avec une efficacité opérationnelle, des fonctionnalités puissantes et une fiabilité de mesure à la base, cette solution a été largement adoptée dans l'arpentage, les levés d'ingénierie et la construction d'infrastructures, servant d'outil indispensable pour améliorer la productivité et la précision des levés.

Couple de transmission :

Centrale électrique pour l'arpentage de précision

Doté d'une vitesse de rotation exceptionnelle de 180°/s, l'ALPHA R1 offre performances dynamiques supérieures grâce à sa technologie innovante xTrak,

offrant une douceur et une rapidité de fonctionnement inégalées.

Reconnaissance automatique des prismes (APR)

•Identifie et mesure automatiquement les prismes à des distances allant jusqu'à 1000 m

• Assure une acquisition précise de la cible sans intervention manuelle

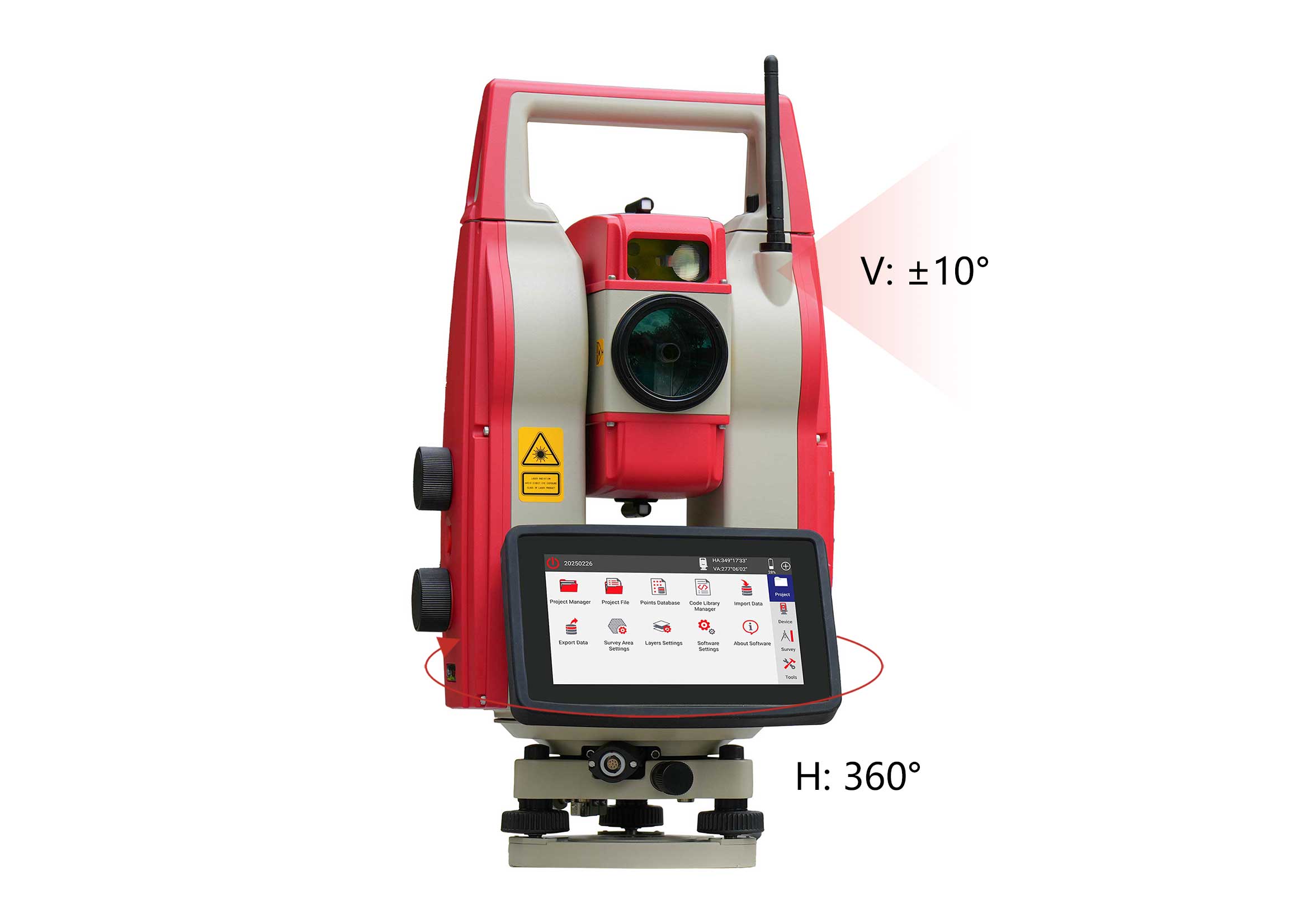

Recherche de prisme intelligente

•Effectue une détection de prisme à 360° dans un rayon de 300 m

•Réduit les étapes de mesure d'environ 67 % par rapport aux stations totales manuelles

•Améliore considérablement l’efficacité du travail sur le terrain.

Suivi continu du prisme

• Maintient le verrouillage sur les prismes en mouvement à des vitesses allant jusqu'à 20°/s

• Permet une surveillance continue des cibles mobiles

La technologie électro-optique avancée du système associe des servomoteurs haute vitesse à une mesure angulaire précise, offrant des performances de pointe pour les applications de mesure dynamique. Cette solution intégrée réduit considérablement le temps d'intervention sur le terrain tout en maintenant une précision de niveau topographique pour toutes les opérations de suivi.

La nouvelle ère de l'arpentage intelligent :

Précision à distance, efficacité en solo

Notre station totale robotisée permet un contrôle intelligent à distance grâce à une connectivité 4G/5G/Wi-Fi, permettant un fonctionnement à plusieurs kilomètres de distance pour effectuer des mesures précises dans des environnements dangereux ou complexes, sans présence sur site. Le système est compatible avec plusieurs terminaux, notamment les tablettes, pour une transmission de données fluide et une prise de décision en temps réel. Grâce au positionnement assisté, il se verrouille automatiquement sur les cibles prismatiques et suit intelligemment les points en mouvement, minimisant ainsi les interventions manuelles et améliorant la sécurité dans les applications à haut risque comme les chantiers de construction et les tunnels.

• Pour une efficacité optimale pour un seul opérateur, le flux de travail intégré combine la configuration automatique de la station, la reconnaissance des cibles et la collecte de données, permettant à une seule personne d'effectuer des tâches nécessitant traditionnellement des équipes entières.

Caractéristiques

ANGLEPrécision1”
MéthodeCodage absolu
Système de détectionH : quadruple ; V : quadruple
Lecture minimale0,1″
Diamètre du cercle79 mm
Angle verticalZénith 0/ Horizontal 0
Unité360°/400gon/6400mil
DISTANCEGamme de prismes simples3 500 m
Précision1 mm + 1 ppm
Gamme sans prisme1 000 m
Précision3 mm + 2 ppm

Mesure du temps - Prisme

-Non-P

Bien: <0,7 s ; Suivi : <0,3 s

T<600 m : 0,5 à 3 s ; T>600 m : <10s

Correction PPMCapteur automatique
TÉLESCOPIQUELongueur164,5 mm
Diamètre45 mm (EDM : 47 mm)
Grossissement30x
ImageÉriger
Champ de vision1°30'
pouvoir de résolution3”
Mise au point minimale1,5 m
Trak MOTORISATIONTaperMoteur couple
Vitesse maximale180°/s
Reconnaissance automatique du prismePlage de travail1,5-1000 m
Temps de recherche5s
Recherche PrismPlage de travail1,5 à 300 m
Temps de recherche typique<10s
Champ de visionV : ±10°, H : 360°
Verrouillage du prismeVitesse de suivi20°/s

NIVEAU

Niveau de la plaque30”/2 mm
Niveau circulaire8'/2mm

COMPENSATEUR

Capteur d'inclinaisonCapteur électrique liquide à deux axes
Gamme4’
Précision1”
PLOMB LASERTaper635 nm, classe II
Précision0,4 mm à 1,5 m de hauteur
Place1,8 mm à 1,5 m de hauteur





GÉNÉRAL







AfficherÉcran LCD tactile couleur de 6 pouces, deux côtés
Caméra5 MP
Guide lumineuxRouge/Jaune, 635 nm/593 nm
OSAndroid 9.0
Mémoire interneRAM 3 Go, ROM 32 Go
processeurMSM8953
Interfaces d'E/SRS232, USB, Micro USB, Bluetooth 4.0
WLANDouble bande 802.11/a/b/g/n
BatterieLi-Ion, 14,4 V, 6 400 mAh
Durée de travail8 heures
Étanche à l'eau et à la poussièreIP65
Température de fonctionnement-20°C à +50°C
Dimension430 (H) x 255 (L) x 235 (l) mm
Poids9,3 kg
